鋼格板的焊接方式

鋼格板可采用手工電弧焊、熔化極氣體保護(hù)焊、氬弧焊、電阻焊等方法進(jìn)行焊接，下面就來(lái)介紹一種方法。

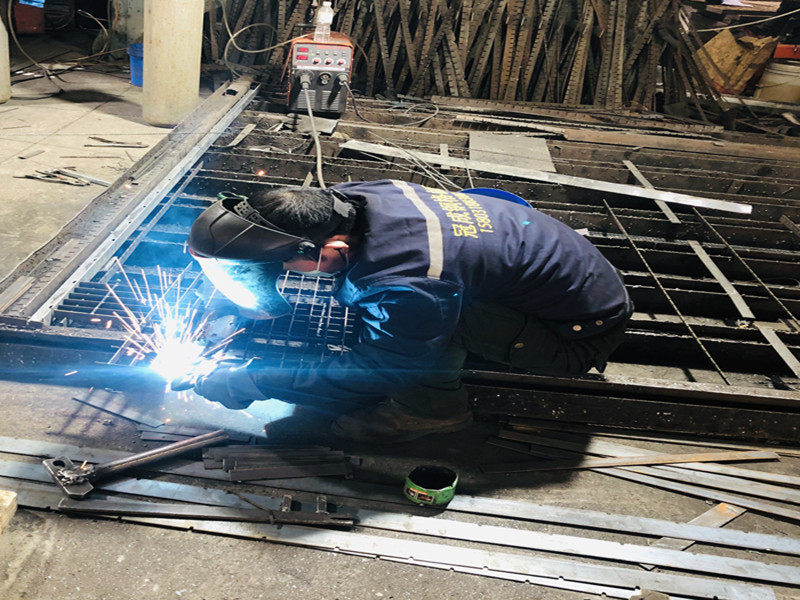

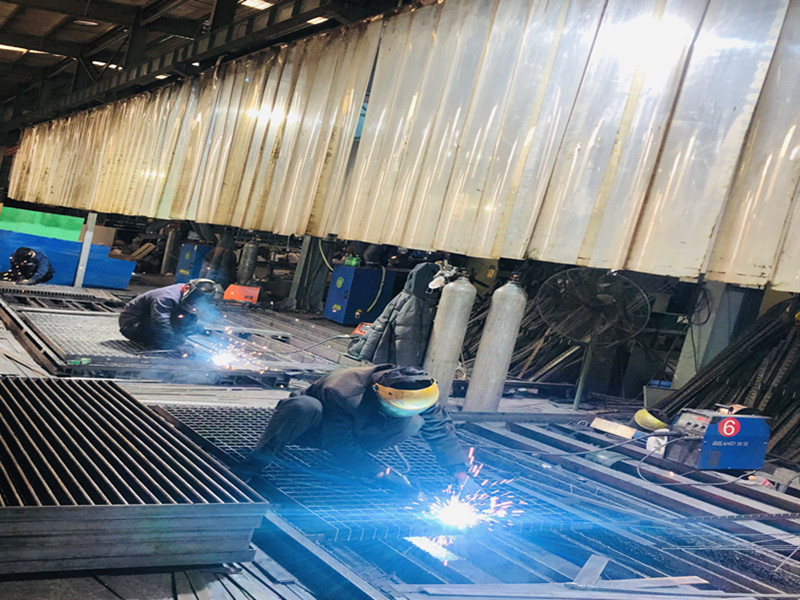

手工電弧焊鋼格板

1) 鋼格板焊前準(zhǔn)備

為了降低焊接煙塵，防止鋼格板焊接裂紋及氣孔的產(chǎn)生，焊前應(yīng)將坡口附近的鋅層去除。去除方法可采用火焰烘烤或噴砂。坡口間隙應(yīng)盡量控制在1.5～2mm內(nèi)，工件厚度較大時(shí)，可放寬到2.5～3mm。

2) 鋼格板焊條的選擇

焊條的選擇原則是焊縫金屬的力學(xué)性能盡量與母材相近，而且焊條熔敷金屬中含硅量應(yīng)控制在0.2％以下。 采用鈦鐵礦型焊條、氧化鈦型焊條、纖維素型焊條、鈦鈣型焊條和低氫型焊條焊接時(shí)所得到的接頭強(qiáng)度均可達(dá)到滿意的指標(biāo)。對(duì)于低碳鋼鋼格板，應(yīng)優(yōu)先選用J421/J422或J423焊條。鋼格板焊接時(shí)，盡量采用短弧，不要使電弧擺，以防止鍍鋅層熔化區(qū)域的擴(kuò)大，保證工件的抗腐蝕性并降低煙塵量。

• 上一篇： 【踏步鋼格柵板廠】格柵板上漆不均勻的原因
• 上一篇： 壓焊鋼格板有什么優(yōu)勢(shì)
